勾臂式垃圾车
柳汽L2蓝牌车厢可卸式垃圾车

轴距:3360发动机:正宗玉柴机器玉柴YCY24140-60(140PS) 140马力变速箱:法士特8挡变速箱驾驶室宽度:2米 中体加宽 舒适三人钢板弹簧:3/6+7轮胎: 7.00R16钢丝胎制动: 气压鼓式、断气刹 更安全原厂空调: 柳州松芝汽车空调 大功率制冷快方向盘: PU多功能方向盘 后视镜: 手动调节电加热后视镜 油箱: 120L其他配置: 固定式驾驶室悬置、扭...

  • 销售经理:张总
  • 联系电话:15072948881
免费获取报价

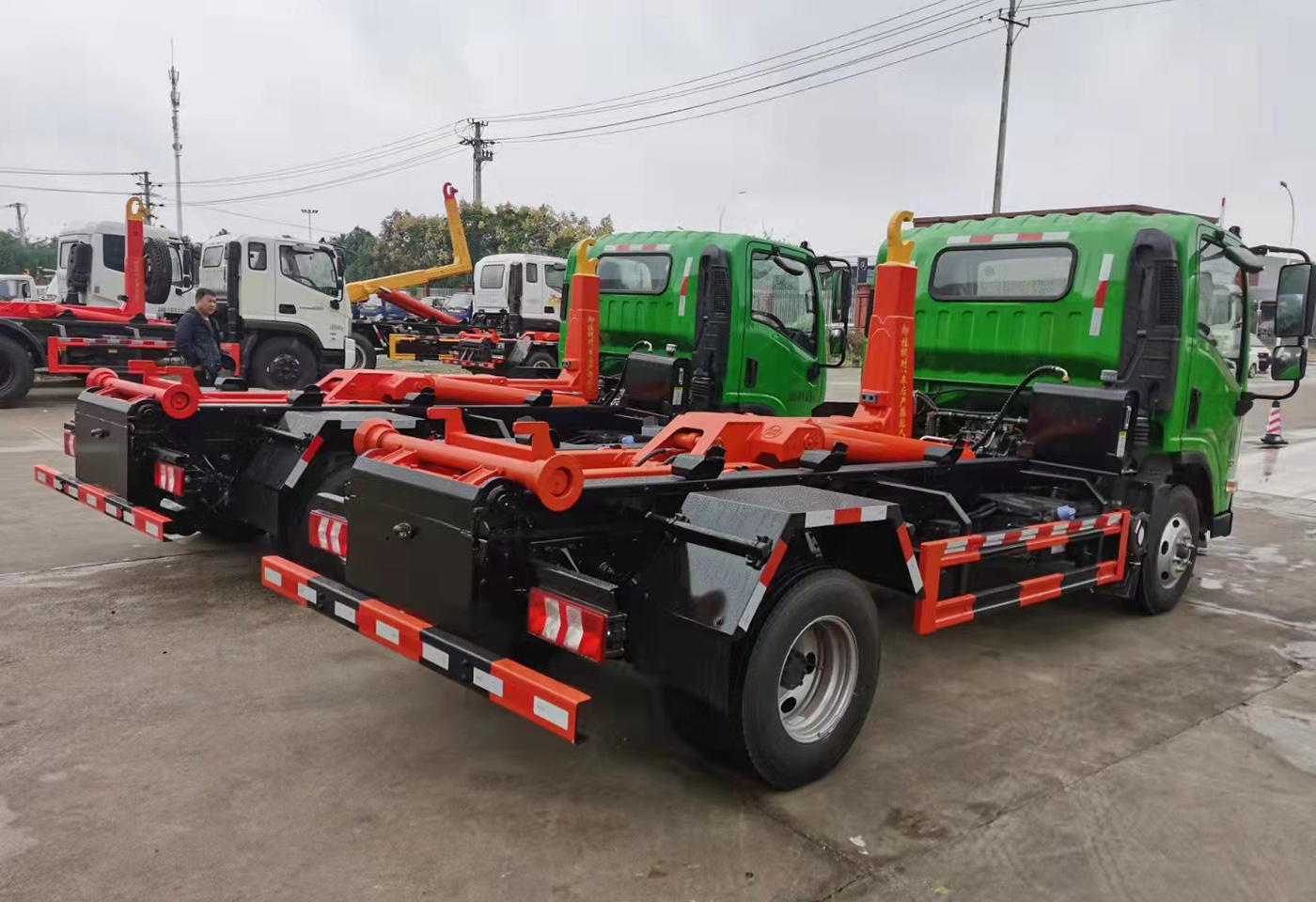

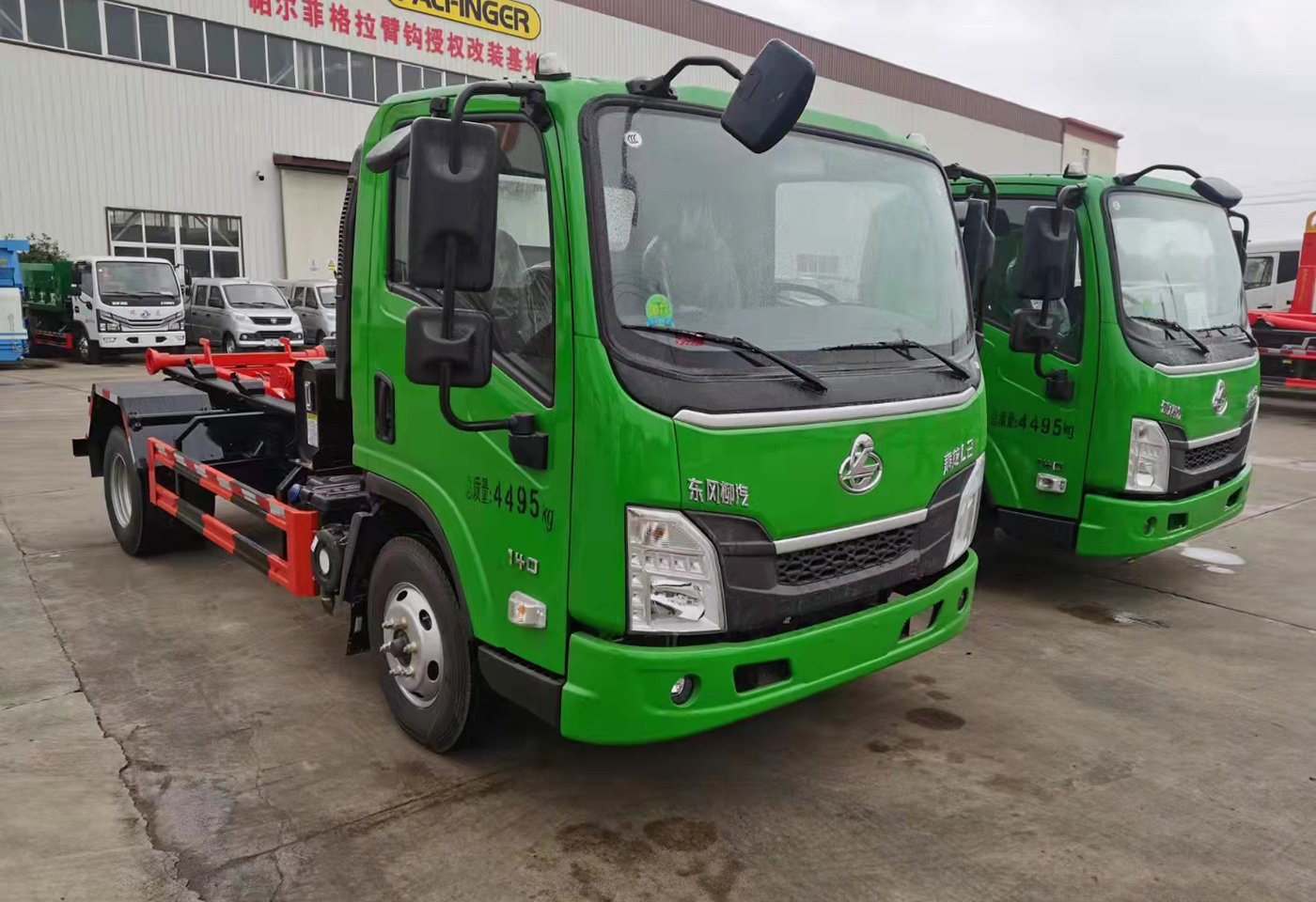

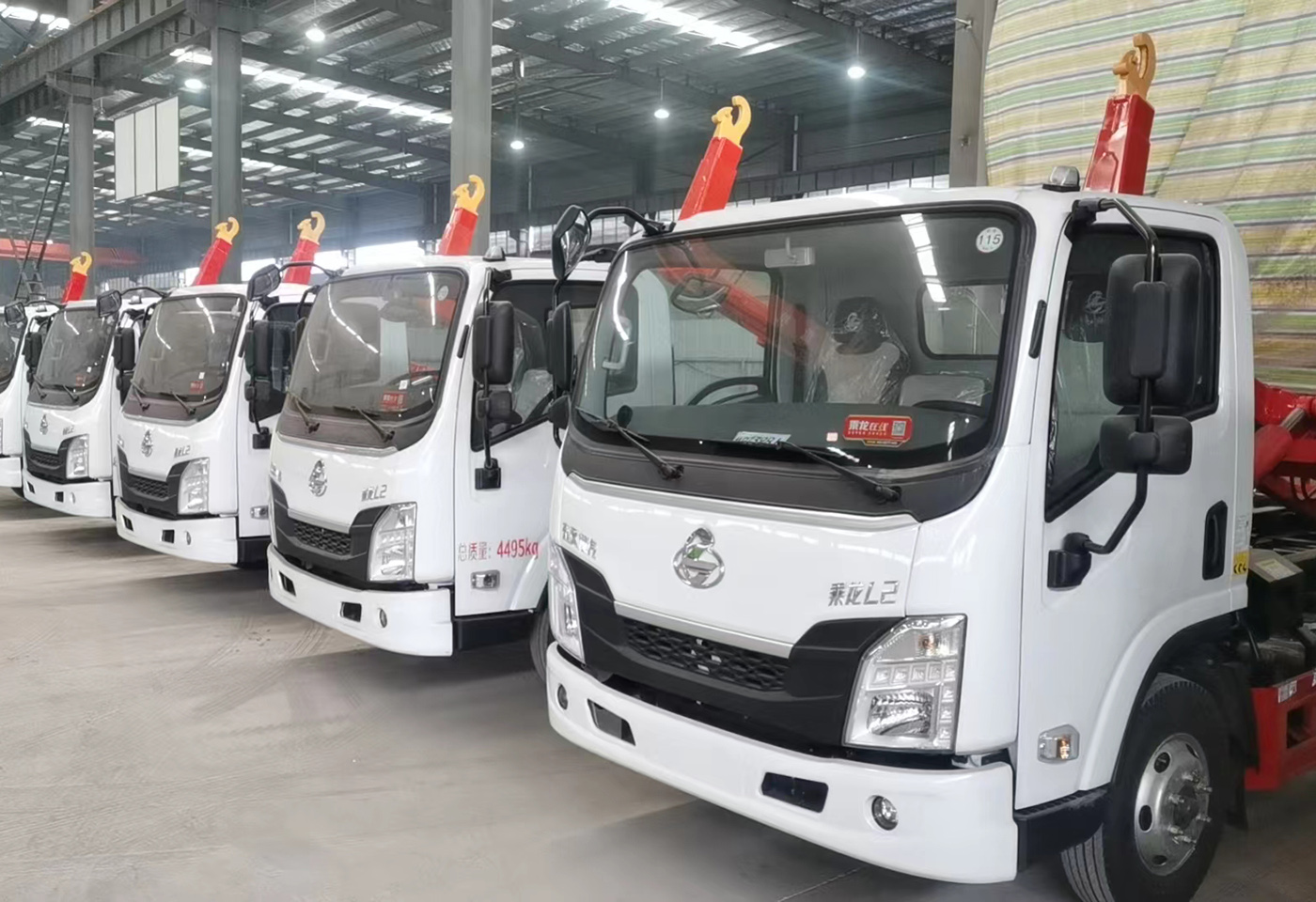

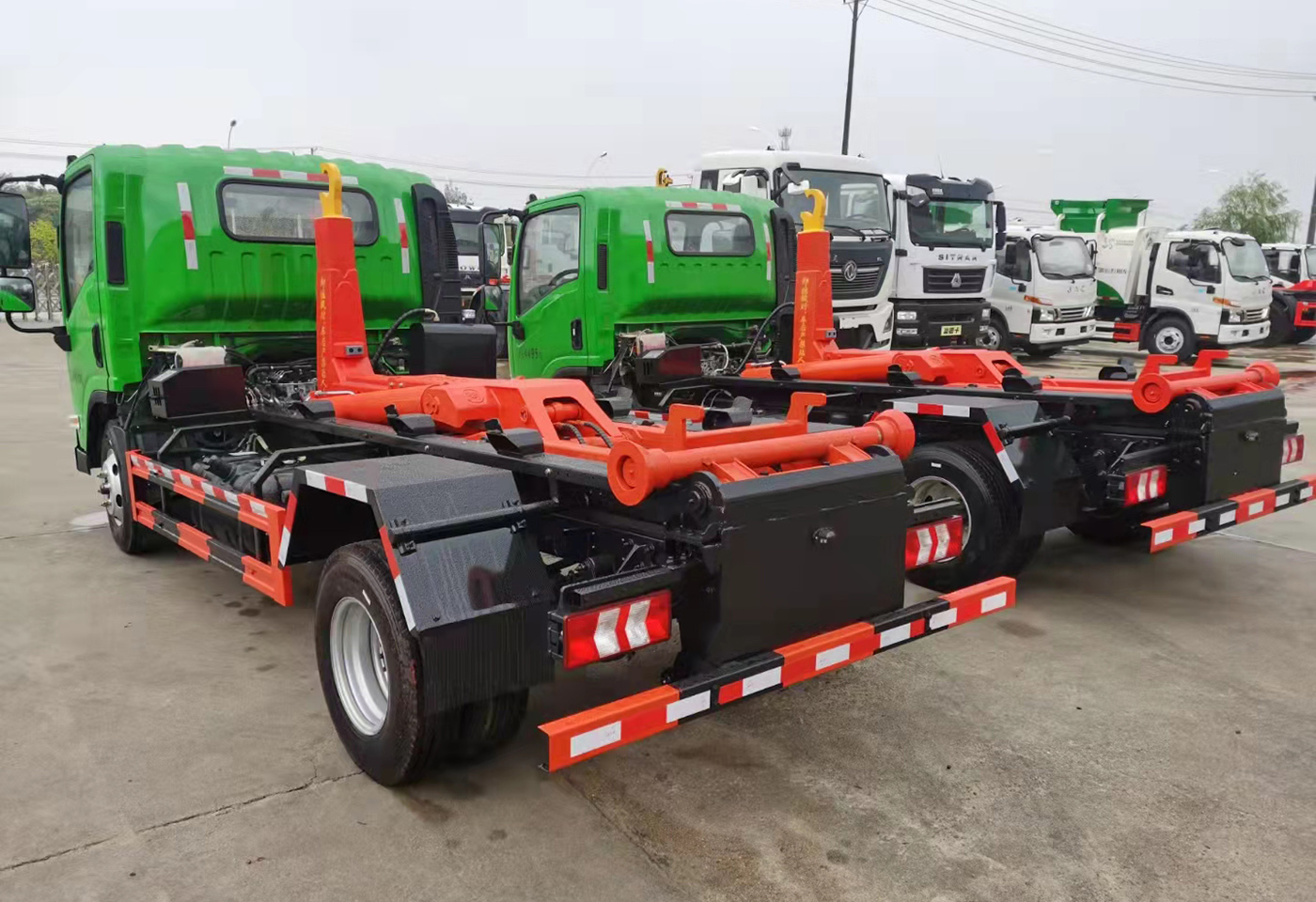

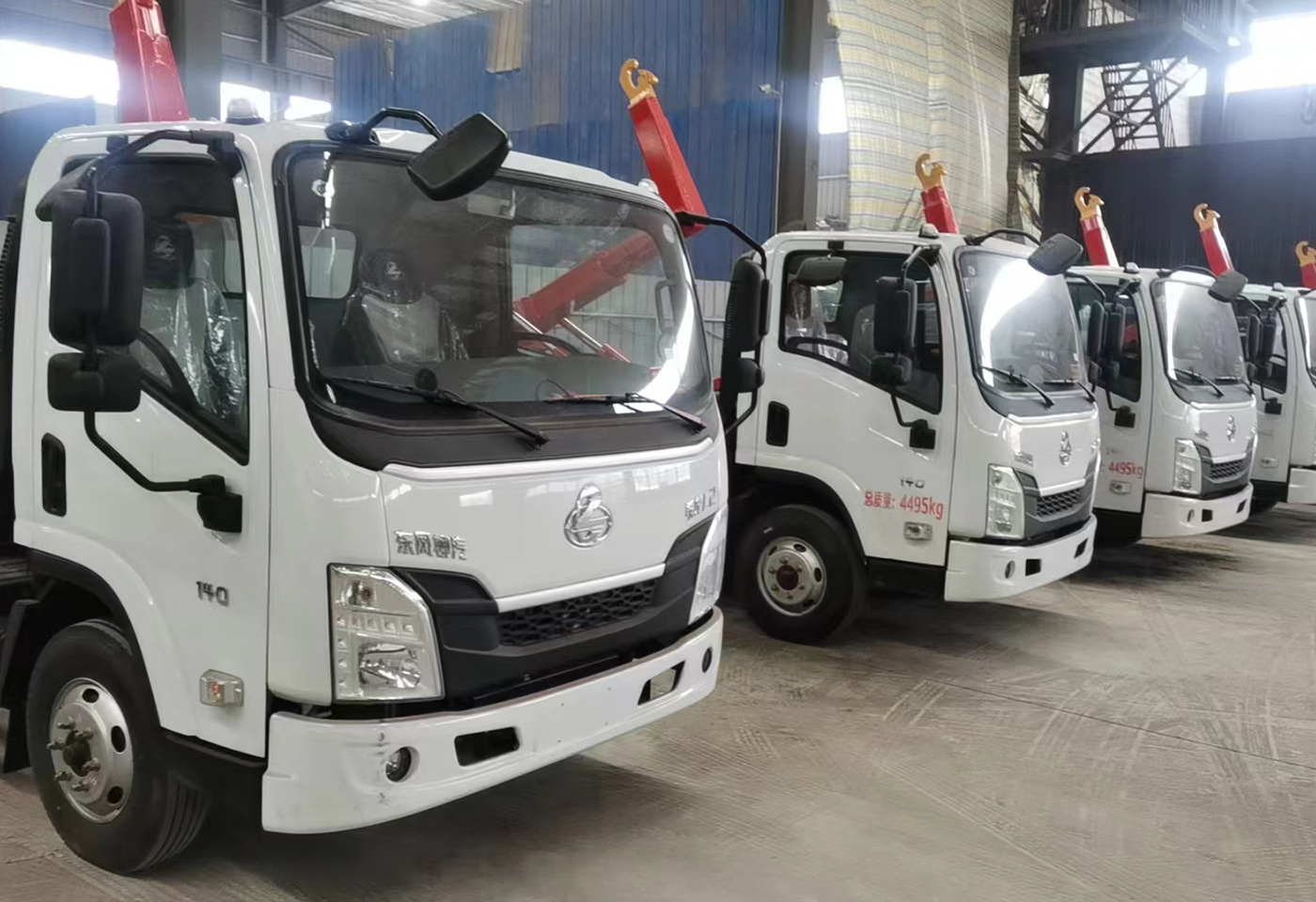

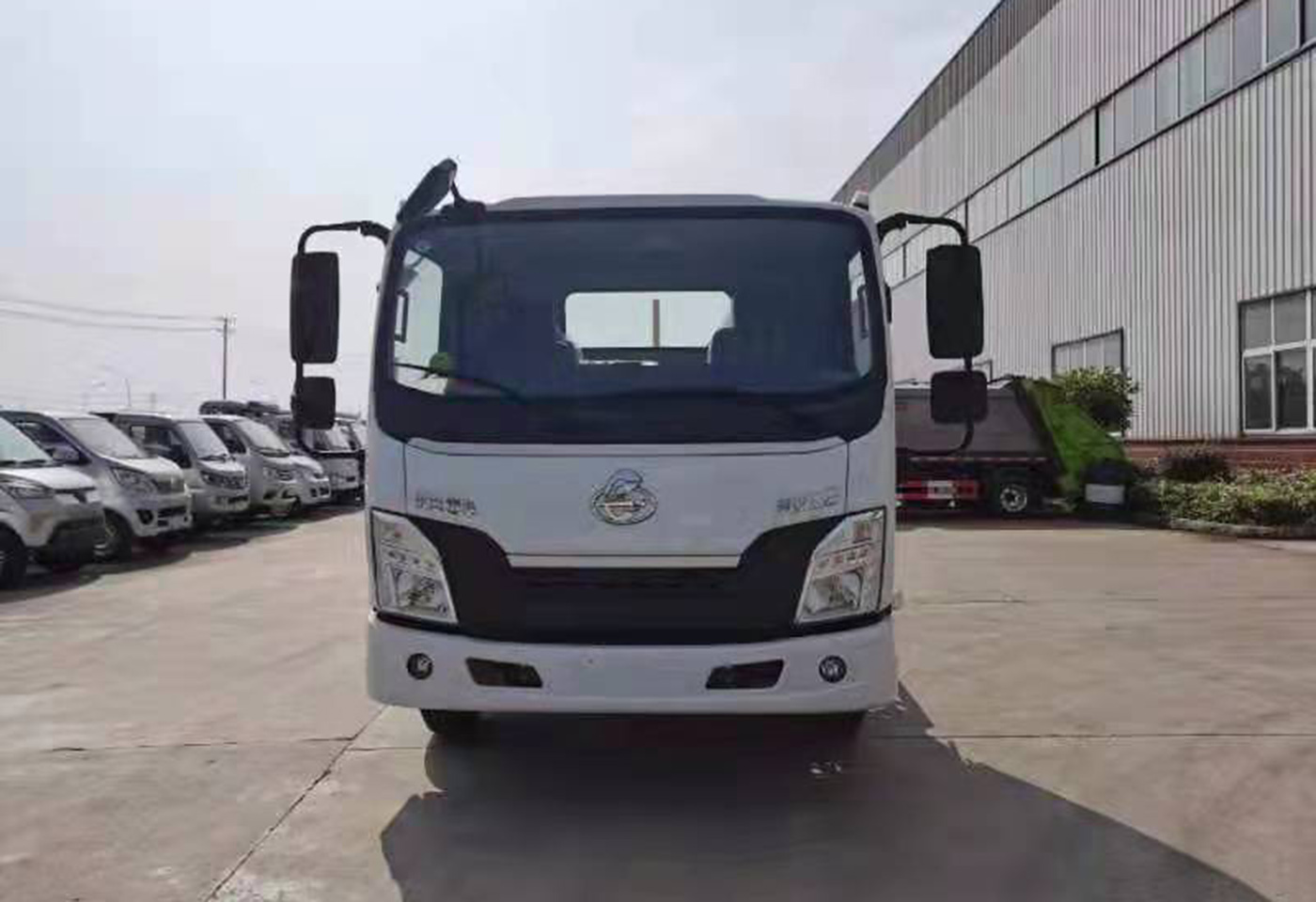

产品图片
产品参数


轴距:3360

发动机:正宗玉柴机器

玉柴YCY24140-60(140PS) 140马力

变速箱:法士特8挡变速箱

驾驶室宽度:2米 中体加宽 舒适三人

钢板弹簧:3/6+7

轮胎: 7.00R16钢丝胎

制动: 气压鼓式、断气刹 更安全

原厂空调: 柳州松芝汽车空调 大功率制冷快

方向盘: PU多功能方向盘

后视镜: 手动调节电加热后视镜

油箱: 120L


其他配置: 固定式驾驶室悬置、扭杆式翻转、电动玻璃升降器、遥控钥匙+中控锁(四锁合一)、液晶仪表、MP3+收音机、空调、夹层玻璃、普通空滤、断气刹、ABS、自动调整臂、T-BOX、手动调节电加热后视镜、铝合金储气筒、定速巡航、PU多功能方向盘。

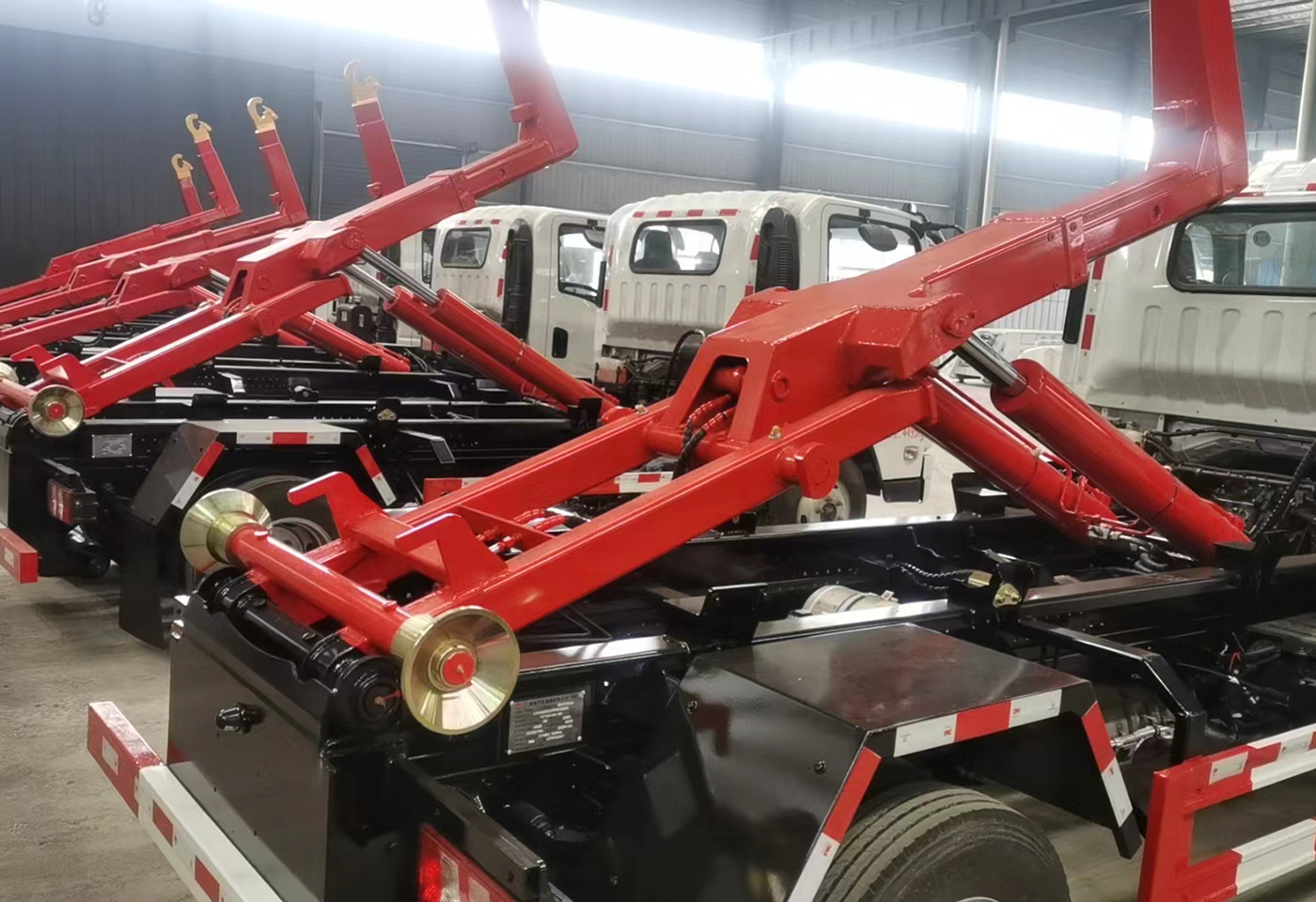

基本机构: 1. 拉臂机构 : 由底架 、翻转架 、拉臂钩和锁紧机构组成 ,可完成对密封 式垃圾车厢的钩装、钩卸和卸料作业。2.液压系统 该系统由液压齿轮泵 、多路阀 、油缸等组成 。通过该 系 统为 拉臂 机构 提 供液 压 动力 。3. 控制系统通过多路阀手柄,控制相应的液压执行元件工作 ,实现垃圾车作业时所需动作要求。4 垃圾厢为该车配备的垃 圾箱为密闭式结构 ,车厢配有后门 ,打开后门,举升厢可用来卸垃圾。车厢后门配有优质密封条,能有效防止脏水外泄 ,消除二次污染,可选装液压锁紧后门 。



工作原理:1.垃圾箱的钩装,钩卸:油缸活塞杆伸出,拉臂钩向后转动可将垃圾箱卸下,油 缸活塞杆缩回 ,拉臂钩向前转动可实现垃圾箱钩装作业 。2.垃圾箱的运转 :完成垃圾箱钩装作业后 ,扳动锁紧软轴手柄至锁紧位置 ,完成对垃圾箱的锁紧,再进行运转作业。3.举 升车 厢 卸料 :将 车开 至 卸料 位 置,打开车厢后门,确 保拉 臂 锁 紧软 轴 手柄在锁紧位置,操纵液压系统驱动油缸动作,此时垃圾箱、 拉臂钩和翻转架 一起转动,将 车厢举至最大倾斜角度,卸下垃圾。操作电磁阀手柄,举升油缸回位,带动车厢回到原位,实现垃圾自卸功能。





【整车技术参数】

产品商标

程力牌

公告批次

361(变更)

产品名称

车厢可卸式垃圾车

产品型号

CL5040ZXX6HW

总质量(Kg)

4495

罐体容积(m3)



额定载质量(Kg)

755

外形尺寸(mm)

5560×2080×2300

整备质量(Kg)

3545

货厢尺寸(mm)

3000×1800×1100

额定载客(人)



准拖挂车总质量(Kg)



驾驶室准乘人数(人)

3

鞍座最大载质量(Kg)



接近角/离去角(°)

20/20

前悬/后悬(mm)

1150/1050

轴荷(Kg)

1850/2645

最高车速(Km/h)

115

备注

该车主要用于垃圾转运,专用装置为勾臂; 侧防护材质为Q235A,左右侧面防护与副梁采用焊接连接,后防护材质为Q235,后部防护采用螺栓连接,截面尺寸(高×宽)(mm):100×50,下边缘离地高:390mm; ABS型号/企业:ABS-E 4S/4M/采埃孚商用车系统(青岛)有限公司,CM4XL-4S/4M/广州瑞立科密汽车电子股份有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司; 随底盘选装驾驶室,选装ETC车载装置; 发动机型号/油耗值(L/100km)对应关系为:YCY24120-60/10.63,YCY24140-60/10.63,YCY30165-60/10.72; 整备质量对应的配件配备:润滑济,燃油箱(90%容量)等,整备质量不含垃圾箱重量.

底盘技术参数】

底盘型号

LZ1041L2ACT

底盘名称

载货汽车底盘

商标名称

乘龙牌

生产企业

东风柳州汽车有限公司

轴数

2

轮胎数

6

轴距 (mm)

3360

轮胎规格

7.00R16LT 8PR

钢板弹簧片数

2/2+1,3/6+7,3/3+1,3/3+2,8/6+7,3/4+3,9/6+7,9/8+8,8/9+5,11/12+9

前轮距(mm)

1721,1740,1670,1700,1760,1800

燃料种类

柴油

后轮距(mm)

1590,1800

排放依据标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

YCY24120-60

YCY24140-60

广西玉柴机器股份有限公司

广西玉柴机器股份有限公司

2360

2360

88

103
